Современная кухня по уровню потребления электроэнергии похожа на небольшой завод. Варочная панель, духовой шкаф, посудомоечная машина, микроволновка, чайник и бойлер — если включить всё это одновременно в стандартную старую сеть, проводка просто сгорит.

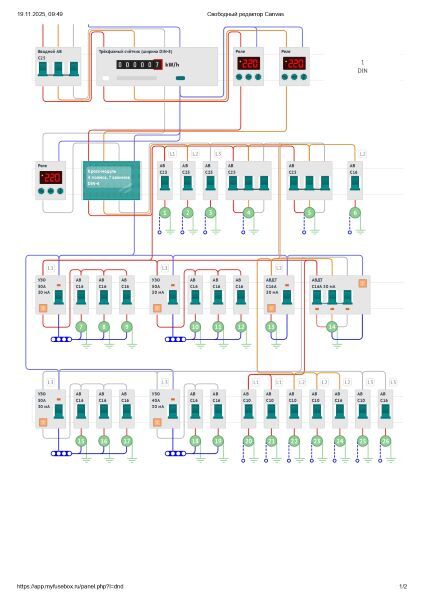

При планировании ремонта критически важно отказаться от идеи «повесить всё на один провод». Давайте разберем, как правильно рассчитать нагрузку, выбрать сечение кабеля и распределить защитную автоматику в щите по нормам ПУЭ и ГОСТ.
При планировании ремонта критически важно отказаться от идеи «повесить всё на один провод». Давайте разберем, как правильно рассчитать нагрузку, выбрать сечение кабеля и распределить защитную автоматику в щите по нормам ПУЭ и ГОСТ.
Золотое правило: Мощный прибор = Выделенная линия
Главная ошибка при монтаже электрики на кухне — подключение нескольких силовых агрегатов на одну кабельную линию. Согласно строительным правилам, любой стационарный прибор мощностью более 2.5 кВт обязан иметь собственный выделенный кабель от электрощита и свой персональный автоматический выключатель.
Ниже приведена точная инженерная шпаргалка по расчету линий для кухонной техники.
Главная ошибка при монтаже электрики на кухне — подключение нескольких силовых агрегатов на одну кабельную линию. Согласно строительным правилам, любой стационарный прибор мощностью более 2.5 кВт обязан иметь собственный выделенный кабель от электрощита и свой персональный автоматический выключатель.
Ниже приведена точная инженерная шпаргалка по расчету линий для кухонной техники.
Точный расчет линий под кухонную технику
[Форматировать как H3] 1. Электрическая варочная панель (5.5 – 7.5 кВт)
Это самый мощный потребитель в доме. Из-за высокой нагрузки стандартная розетка здесь не подойдет.
[Форматировать как H3] 1. Электрическая варочная панель (5.5 – 7.5 кВт)
Это самый мощный потребитель в доме. Из-за высокой нагрузки стандартная розетка здесь не подойдет.
- Кабель: Медный, трехжильный, строго ГОСТ — ВВГнг-LS 3х6 мм².
- Автомат в щите: Номинал 32А (при однофазном подключении).
- Подключение: Специальная силовая розетка на 32А либо прямое подключение через клеммную колодку (КЛК-5С).
Духовой шкаф (2.5 – 3.5 кВт)
Даже если духовка находится в одном пенале с варочной панелью, их категорически запрещено сажать на один кабель. Духовому шкафу нужна своя линия.
Даже если духовка находится в одном пенале с варочной панелью, их категорически запрещено сажать на один кабель. Духовому шкафу нужна своя линия.
- Кабель: ВВГнг-LS 3х2.5 мм².
- Автомат в щите: Номинал 16А.
Духовой шкаф (2.5 – 3.5 кВт)
Даже если духовка находится в одном пенале с варочной панелью, их категорически запрещено сажать на один кабель. Духовому шкафу нужна своя линия.
Даже если духовка находится в одном пенале с варочной панелью, их категорически запрещено сажать на один кабель. Духовому шкафу нужна своя линия.
- Кабель: ВВГнг-LS 3х2.5 мм².
- Автомат в щите: Номинал 16А.
Посудомоечная машина (2.0 – 2.5 кВт)
Особенность посудомойки — постоянный контакт с водой. Здесь на первом месте стоит защита от поражения током.
Особенность посудомойки — постоянный контакт с водой. Здесь на первом месте стоит защита от поражения током.
- Кабель: ВВГнг-LS 3х2.5 мм².
- Автомат в щите: Дифференциальный автомат на 16А с током утечки 10 мА (или связка «автомат 16А + УЗО»).
Рабочая зона и фартук (чайник, кофемашина, СВЧ)
Суммарная мощность приборов на столешнице часто превышает 4 кВт (один только чайник потребляет 2.2 кВт). Поэтому розетки над фартуком нельзя объединять в одну общую цепь со всей комнатой.
Суммарная мощность приборов на столешнице часто превышает 4 кВт (один только чайник потребляет 2.2 кВт). Поэтому розетки над фартуком нельзя объединять в одну общую цепь со всей комнатой.
- Как правильно: Розетки фартука делят минимум на две независимые группы. Каждая группа прокладывается кабелем 3х2.5 мм² под защитой своего автомата на 16А.
Критические ошибки, которые совершают «мастера-универсалы»
- Установка автомата на 25А на обычный кабель 2.5 мм². Такую ошибку часто совершают, когда у клиента начинает выбивать свет из-за перегрузки. «Умельцы» просто меняют автомат 16А на 25А. В итоге кабель начнет плавиться в стене от перегрева, а автомат даже не отключится.
- Розетки прямо за посудомоечной или стиральной машиной. Корпус встроенной техники встает вплотную к стене. Если за ней будет находиться розетка с вилкой, техника просто не встанет в кухонный гарнитур. Все розетки должны выводиться в цокольную зону (на высоту 5-10 см от пола) или в соседние шкафы.
- Использование дешевого кабеля ТУ вместо ГОСТ. В кабелях, выполненных по ТУ (техническим условиям), производители часто занижают реальное сечение жил на 15–30%. На кухне, под высокой нагрузкой, такой провод будет постоянно греться, разрушая собственную изоляцию.
Чек-лист готовой схемы электрики кухни
Перед тем как согласовать проект кухонного гарнитура, проверьте себя по этому списку:
Перед тем как согласовать проект кухонного гарнитура, проверьте себя по этому списку:
- Варочная панель и духовка разведены на разные автоматы.
- Посудомоечная машина и измельчитель отходов защищены дифавтоматом/УЗО.
- Розетки фартука разбиты на 2 независимые линии.
- Предусмотрена отдельная линия на холодильник (чтобы его можно было оставить включенным, уходя в отпуск и обесточивая остальную квартиру).
